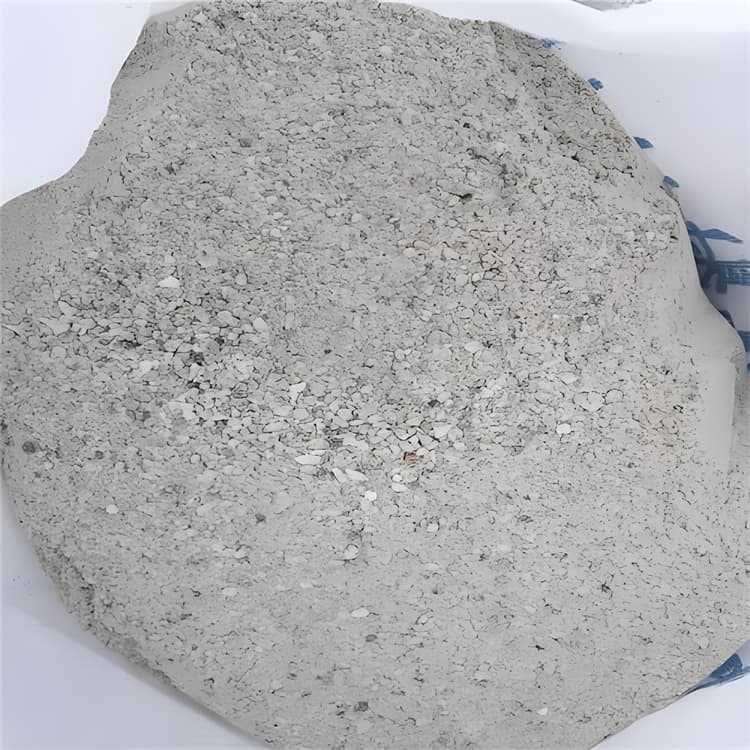

以下是防辐射硫酸钡砂施工过程中的补充技巧，结合实际操作要点进行详细说明：材料混合与搅拌技巧均匀搅拌使用强制式搅拌机或手工混合时，需确保硫酸钡砂与水泥（或专用粘结剂）充分混合，搅拌时间不少于5分钟，避免出现结块或离析现象。示例：若搅拌不均匀，局部区域可能因硫酸钡含量不足导致防护效果下降。控制加水量根据材料说明书严格控制加水量，避免过稀导致流挂或过稠影响施工性。通常水灰比控制在0.3-0.4之间。技巧：分次加水，边搅拌边观察稠度，确保砂浆呈“手握成团、同城落地开花”状态。分层施工与厚度控制分层厚度单次抹灰厚度建议控制在10-15mm，总厚度需根据设计要求分层完成。例如，若需达到50mm厚度，应分3-4层施工。注意：每层需待前一层初凝（约2-4小时）后再施工，避免层间脱离。找平与压实每层施工后使用刮尺找平，并用木抹子或压光机压实，确保表面密实无气泡。工具建议：对于大面积施工，可使用电动抹光机提率。

防辐射硫酸钡砂的技术要求? 1. 纯度标准? 医用防护领域?：硫酸钡（BaSO?）含量需≥95％，高纯度可确保对X射线、本地γ射线的有效吸收?。 工业涂料领域?：含量要求90％~95％，兼顾防护性能与成本?。 塑料填充领域?：含量可放宽至85％~90％，主要用于辅助屏蔽?。 2. 物理性能? 密度?：密度≥4.2g/cm3（高密度辐射屏蔽效率）?。 颗粒形态?： 粉末状?：适用于混合制板或涂料?。 颗粒状?：用于直接填充或砂浆施工?。 3. 杂质控制? 需限制重金属（如铅、当地镉）及放射性杂质含量，避免二次污染?。 4. 施工适配性? 配比要求?：与水泥混合时，建议重量比硫酸钡:水泥＝4:1~5:1?。 粒径均匀性?：砂粒需洁净、无泥，含泥量≤30％?。 5. 包装与存储? 密封防潮包装，存放于干燥通风环境，避免高温?。 注?：不同应用场景（如医疗CT室、工业探伤室）需根据辐射能量调整硫酸钡砂的厚度与纯度?。

防辐射硫酸钡砂浆铅当量检测方法? 一、附近实验室标准检测方法? 窄束X射线测试法? 依据标准 ?YY/T 0292.1-2020?，通过对比硫酸钡砂浆与纯铅板在相同辐射能量（如120kV X射线）下的衰减效果，计算等效铅厚度（mmPb）?。 测试装置需配备电离室探测器，确保射线束为窄束条件?。 原子吸收光谱法? 将样品熔炼分离后，用原子吸收光谱仪测定钡元素含量，间接推算铅当量?。 火焰原子吸收法? 样品受热产生烟雾，经燃烧后通过原子吸收仪分析，适用于高纯度硫酸钡检测?。 二、当地工程现场检测方法? 辐射剂量仪对比法? 使用X/γ射线辐射源（如120kV X射线或Cs-137源），分别测量穿透硫酸钡砂浆和纯铅板后的剂量率，计算等效铅当量?。 需确保测试环境屏蔽杂散辐射?。 密度-铅当量关联法? 检测硫酸钡砂浆的表观密度（如4.0g/cm3），结合实验室数据（如密度4.0g/cm3对应10mm厚度≈1.0mmPb）估算铅当量?。 三、当地检测关键参数? 测试能量? 医用诊断X射线常用 ?120kV? 条件，核设施可能需测试更高能量（如γ射线）?。 样品制备? 按标准配比（水泥:硫酸钡＝1:4）制作试块，厚度均匀（如10mm）?。 精度要求? 误差需控制在±0.1mmPb内，重复测试3次取均值?。 四、当地注意事项? 检测前需确认硫酸钡含量（≥90％纯度）及杂质影响?。 现场检测需避开接缝、同城空鼓等缺陷区域?。 （注：实验室方法精度高但设备复杂，工程方法便捷但需结合标定数据?。）
